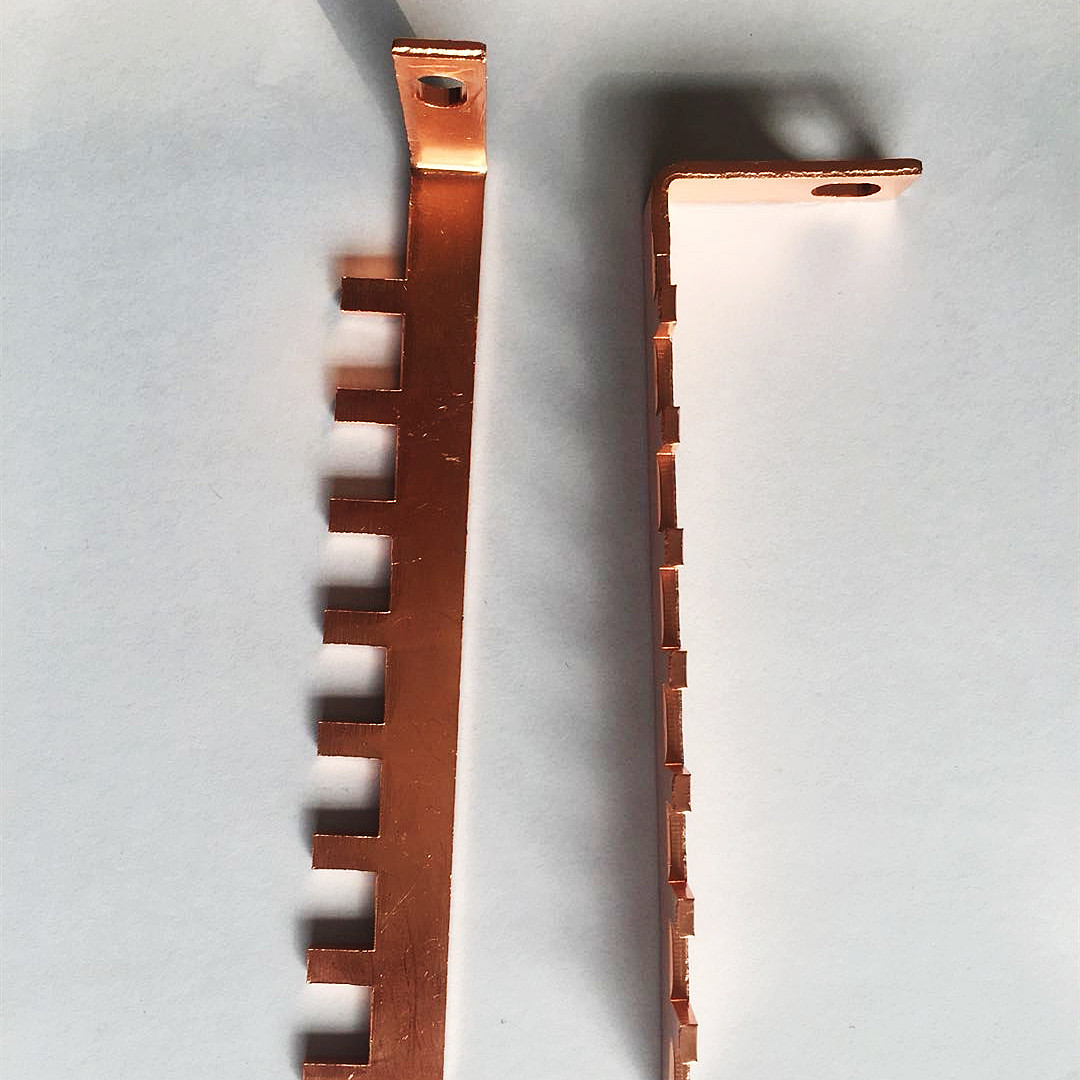

برش لیزری باسبار مسی نیک آبکاری برای تجهیزات انرژی جدید

شینه مسی سفارشی برای تجهیزات انرژی جدید

میله مسی که به نام باس بار مسی یا باس بار مسی نیز شناخته می شود، از مواد مسی ساخته شده است و سطح مقطع آن یک هادی بلند مستطیلی مستطیل شکل یا پخ (گرد) است (اکنون از میله های مسی گرد استفاده می شود تا از تخلیه نوک جلوگیری شود). در مدار نقش انتقال جریان و اتصال تجهیزات الکتریکی را ایفا می کند.میله های مس به طور گسترده ای در تجهیزات الکتریکی، به ویژه دستگاه های توزیع برق کامل استفاده می شود.

آماده سازی فرآیند

1. با توجه به نقشه های طراحی و لیست وظایف تولید، بهترین راه حل را در نظر بگیرید.

2. بررسی کنید که آیا مشخصات مدل اجزای الکتریکی اولیه و لوازم جانبی مطابق با الزامات نقشه‌ها و صورت‌حساب‌های مواد است و آیا مجوزها و گواهی‌های انطباق محصول کامل هستند یا خیر.

انتخاب شینه های مسی

1. مشخصات و مصالح شینه اصلی مطابق نقشه های طراحی می باشد و جنس شینه انشعاب همان شینه مدار اصلی بدون نیاز خاص می باشد.

2. انتخاب شینه مدار انشعاب (هادی) باید با توجه به قطر سیم مشخص شده در شکل انتخاب شود.اگر علامت گذاری نشده باشد، باید با توجه به جریان آزاد شدن کلید مدار انتخاب شود.

3. هنگامی که شینه برای مدار اصلی یا مدار انشعاب انتخاب می شود، با توجه به جریان نامی، مشخصات مقطع را که کمتر از ظرفیت حمل جریان در جدول 2 و جدول 3 نباشد، انتخاب کنید.

4. شینه اتصال زمین (PE) دستگاه توزیع برق ولتاژ پایین باید الزامات جدول 1 را برآورده کند.

5. سطح مقطع شین ارت دستگاه توزیع برق فشار قوی نباید کمتر از 30 میلی متر مربع و سیم اتصال به زمین از در از 4 میلی متر مربع کمتر باشد.

6. سطح باس بار باید صاف، صاف، عاری از ترک و دررفتگی باشد.

پارامترهای محصول
