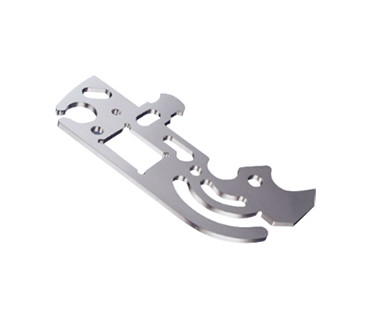

برش لیزری قطعات کوچک صنعت خودرو ساخت ورق فلزی سفارشی

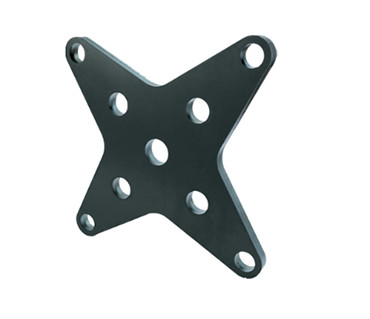

برش لیزری قطعات مهر زنی ساخت ورق فلزی سفارشی

ملاحظات در هنگام برش لیزری قطعات طراحی.

1. طرح کلی را ببندید.

تمام پروفیل های برش خورده باید بسته شوند.این قانون مهم تری است.اگر پروفیل باز بماند، نمی توان قطعه را از ورق اصلی جدا کرد.در مورد حکاکی یا اچینگ نیازی به بستن طرح کلی نیست.

2. سوراخ گرد.

سوراخ هایی با تلورانس های محکم را می توان ابتدا با لیزر و سپس با مته دریل کرد که سوراخ های کوچکی در مواد ایجاد می کند و سپس دریل را در طول فرآیند حفاری هدایت می کند.قطر سوراخ حدود 2-3 میلی متر است.

3. سوراخ های رزوه ای.

ضخامت مواد حداقل 1.5 میلی متر است.هنگام برش لیزری فولاد ذوب شده و تبخیر می شود.پس از سرد شدن، برش سخت می شود و نخ آن سخت می شود.بنابراین توصیه می شود قبل از برش نخ، با لیزر سوراخ کنید و سپس دریل کنید.

4. فیله شاخ.

قطعات ورق فلزی می توانند گوشه های تیز داشته باشند، اما افزودن پخ (حداقل نصف ضخامت ماده) در هر زاویه، قطعه را ارزان تر می کند.

5. بریدگی و بریدگی.

عرض کوچکتر بریدگی حداقل 1 میلی متر یا ضخامت ماده است، هر کدام بیشتر باشد.طول نباید بیش از پنج برابر عرض باشد.ضخامت لول ها باید حداقل 3 میلی متر یا دو برابر ضخامت مواد یا هر کدام بیشتر باشد.مانند بریدگی ها، طول باید کمتر از پنج برابر عرض باشد.

فاصله بین بریدگی ها باید حداقل 3 میلی متر باشد، فاصله کمتر بین بریدگی ها باید 1 میلی متر باشد یا ضخامت مواد بزرگتر باشد.در صورت رعایت نکردن قوانین ممکن است قطعات تغییر شکل دهند.

6. چند قسمت یا قطعات نازک.

هنگام برش چندین قسمت بر روی یک ورق فلز، فاصله بین آنها کمتر از ضخامت مواد نیست.اگر قطعات خیلی نزدیک به هم باشند یا اگر قطعه خیلی نازک بریده شود، می تواند مواد بین دو خط برش را بسوزاند.
