استاندارد پردازش قطعات ترسیمی چیست

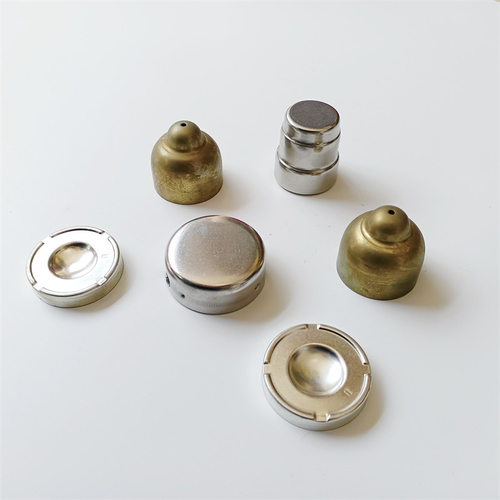

قطعات کششی قطعاتی هستند که از کشش و تغییر شکل ورق ها توسط تجهیزات مکانیکی به دست می آیند.حال به معرفی استانداردهای تولید قطعات کششی می پردازیم.

1. سطح دیوار اول، سطح زیرین و سطح دیوار قسمت کشش عمیق و شعاع گوشه چهار گوشه قسمت مستطیلی باید مناسب باشد.mm2rd1، mm5.1r2d.

2. شکل قسمت کشیده شده باید ساده و متقارن باشد و تا حد امکان در یک زمان کشیده شود.

3. برای قطعاتی که نیاز به کشش چندباره دارند، با فرض اطمینان از کیفیت سطح مورد نیاز، آثاری که ممکن است در سطوح داخلی و خارجی ایجاد شود باید مجاز باشد.

4. در فرض اطمینان از الزامات مونتاژ، دیوار جانبی قسمت کشش عمیق باید اجازه داشته باشد که شیب خاصی داشته باشد.

5. ابعاد قطعات عمیق کشیده شده با ابعاد بیرونی یا داخلی آنها مشخص شود و ابعاد داخلی و خارجی همزمان علامت گذاری نشود.در قطعات ذوزنقه ای شکل عمیق، ابعاد در جهت ارتفاع معمولاً باید بر اساس پایین باشد.اگر قسمت بالایی معیار باشد، تضمین ابعاد ارتفاع آسان نیست.

6. فاصله از سوراخ در پایین یا فلنج قطعه کشش عمیق تا دیوار کناری باید مناسب باشد.
